Lineares Transportsystem für präzise Produktpositionierung
SuperTrak ist eine seit Jahrzehnten bewährte, flexible Lösung für anspruchsvolle Automatisierungsaufgaben, etwa für die Fertigung medizinischer Geräte. SuperTrak nutzt eine Langstator-Linearmotor-Technologie, mit der sich individuell steuerbare Shuttles durch Permanentmagneten auf einer Transportschiene bewegen.
Mit einer unerreichten Positioniergenauigkeit von 10 Mikrometern und einer Nutzlast von bis zu 10 kg pro Shuttle setzt SuperTrak neue Maßstäbe in der adaptiven Automatisierung. Layouts lassen sich flexibel gestalten – ob horizontal, vertikal, mit engen oder breiten Kurven. Integrierte Predictive-Maintenance-Funktionen sorgen für maximale Anlagenverfügbarkeit und planbare Wartung.
Alle Vorteile auf einen Blick
Flexible Layouts
Steckbare Segmente für flexible Layouts (horizontal, vertikal, breite Kurven, 90°-Kurven) von bis zu 64m Streckenlänge. Das System ist in 1-Meter-Schritten skalierbar.
Zuverlässigkeit
Bewährte Technologie mit tausenden Metern im industriellen Einsatz – seit Jahrzehnten. SuperTrak arbeitet auch in rauen Industrieumgebungen bei einem 24/7-Betrieb zuverlässig und sicher.
Marktführende Präzision
Positionierung der Shuttles mit einer Genauigkeit von ±10 µm, unabhängig von der Nutzlast. Dadurch lassen sich selbst schwere Produkte innerhalb kleinster Wiederholgenauigkeit bewegen.
Vorausschauende Wartung
Echtzeit-Überwachung der Shuttle-Encoder für frühzeitige Prognosen und planbare Wartung, um Ausfallzeiten zu minimieren und die Lebensdauer Ihrer Maschine zu verlängern.
Anti Sloshing
Mit SuperTrak lassen sich Flüssigkeiten schnell und ohne Verschütten transportieren. Diese Technologie unterdrückt Schwingungen der freien Oberfläche und verhindert so, dass das Material beim Transport aus Behältern herausschwappt.
Einfache Einrichtung & Simulation
Vollständig integrierte Auslegung in Automation Studio inklusive thermischem Modell und Durchsatzberechnung.
Globaler Service
Applikationssupport bei Layout, Auslegung und Inbetriebnahme sowie weltweites B&R-Servicenetzwerk für Support und Ersatzteile.
Hohe Nutzlast
Bis zu 10 kg pro Shuttle, ideal für größere oder schwerere Produkte.
Wir haben mit unserer Software die Möglichkeit, ein System per Drag-and -Drop in Minuten zu simulie-
ren und Produktstationen auszulegen , inklusive Durchsatz und thermischem Modell . Das ist einzigartig
und bietet eine unvergleichbar rasche Entscheid ung sgrundlage vor jedem Investment.
Nehmen Sie Kontakt mit unserem lokalen Experten auf!
Oder vernetzen Sie sich direkt mit Philipp Henhapl auf LinkedIn.
Funktion & Komponenten
Technische Spezifikationen
| Shuttle-Größe | 152 x 189,23 x 46mm |
|---|---|
| Shuttle-Nutzlast | 100g - 10 kg |
| Maximale Geschwindigkeit | bis zu 4 m/s |
| Positionsgenauigkeit | ±10 µm |
| Schutzklasse | IP20 |

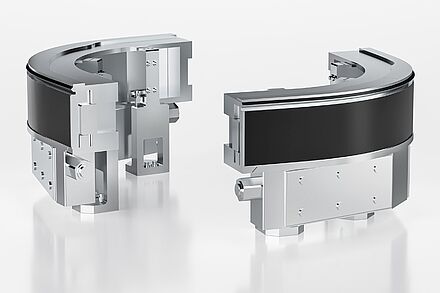

SuperTrak Segmente
SuperTrak Segmente regeln das elektromagnetische Feld für die Shuttles. In 1-Meter-Segmenten (horizontal oder vertikal) sind bis zu 64m Track mit 90° sowie 180° Kurven für minimierten Footprint realisierbar.

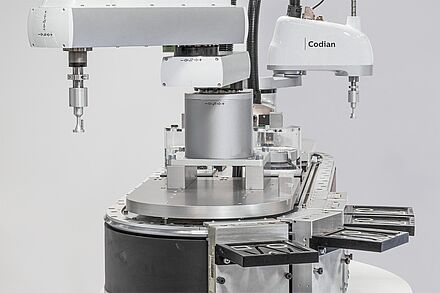

SuperTrak Shuttles
Die Shuttles ermöglichen einen reibungsarmen Transport mit präziser Produktpositionierung. Für jedes Shuttle kann eine beliebige Richtung, Beschleunigung, Geschwindigkeit und Position individuell programmiert werden. Die integrierte Kollisionsvermeidung verhindert den Kontakt zwischen Shuttles und ermöglicht eine automatische Warteschlangenbildung an Prozessstationen.

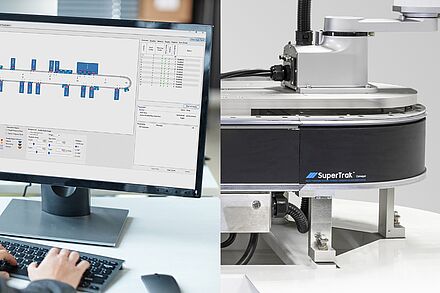

Software
Unsere Software simuliert komplette Produktionsprozesse ohne Programmierung – inklusive 2D/3D-Animation und automatischer Durchsatzanalyse. Das Ergebnis ist eine vollständig planbare Maschine mit 2D/3D-Animation sowie automatisch generierten Statistiken zu Transportzeiten und finalem Durchsatz.
Profitieren Sie von intelligenter Temperaturprognose und datenbasierter Planung für maximale Effizienz. Die integrierten Predictive-Maintenance-Funktionen überwachen die Encoderqualität und -positionierung in Echtzeit und ermöglichen planbare Wartung für maximierte OEE.
Komponenten & Module
Segmente
Shuttles
Leistungsversorgung
Kabel
Zubehör
Ersatzteile
B&R ist weltweit mit 200 Niederlassungen und Value Providern präsent, die Technik-Know-how mit lokalem Marktverständnis verbinden.
